کابل خودنگهدار فشار ضعیف؛ چیستی، ویژگی و کاربرد
فوریه
آیا می‌دانید کابل خودنگهدار فشار ضعیف چیست و از آن می‌توان در چه شرایطی بهره برد؟ کابل‌های خودنگهدار نمونه‌ای از انواع پرکاربرد تجهیزات مصرفی در سیستم توزیع برق هستند که به طور خاص می‌توان از آن‌ها در خطوط هوایی بهره برد. در واقع، کابل‌های مذکور نمونه‌ای از انواع کابل قدرت بوده که در این راهنما قصد داریم به بررسی اطلاعاتی پیرامون آن بپردازیم. برای کسب اطلاعات بیش‌تر در رابطه با کابل‌های خودنگهدار در ادامه همراه ما باشید.
دسترسی سریع
نگاهی بر کابل خودنگهدار فشار ضعیف
معرفی کابل خودنگهدار
کابل‌های خودنگهدار فشار ضعیف از جمله کابل‌های قدرت هستند که برای انتقال و توزیع نیرو در خطوط هوایی کارایی دارند. این کابل‌ها مجهز به روکش بوده که در روی دکل‌ها و پایه‌های توزیع برق با استفاده از یک نگهدارنده خاص نصب می‌شوند. هادی استفاده شده در ساختار کابل‌های خودنگهدارِ مصرفی در خطوط فشار ضعیف جنس آلومینیومی داشته و معمولاً از جنس پلی اتیلن شبکه‌ای یا کراس لینک است. در حالت کلی، اگر بخواهیم کابل‌های خودنگهدار را به دو دسته تقسیم‌بندی کنیم، دو مدل فشار ضعیف ولتاژ ۲۲۰ ولت الی ۱ کیلو ولت و فشار متوسط ولتاژ ۱ کیلو ولت الی ۶۳ کیلو ولت را خواهیم داشت.
انواع کابل‌های خودنگهدار جایگزین مناسبی برای هادی‌های لخت هوایی هستند؛ چرا که استفاده از هادی‌های لخت هوایی در برخی مواقع می‌تواند موجب بروز خسارات جانی و مالی شود. جالب است بدانید که برای نخستین بار از کابل خودنگهدار فشار ضعیف و فشار متوسط در اواسط قرن بیستم میلادی و کشور فرانسه استفاده شد.
در ایران، سابقه استفاده از چنین کابل‌هایی در خطوط فشار ضعیف و متوسط چندان طولانی نیست؛ با این حال به علت ویژگی‌های ساختاری و مزیت‌های بی‌شماری که این دسته از کابل‌ها ارائه می‌دهند به عنوان یکی از پرطرفدارترین و پرکاربردترین کابل‌ها شناخته می‌شوند. به بیان دیگر، کابل‌های خودنگهدار در مقایسه با هادی‌های آنیل نشده مسی برتری‌های زیادی داشته و به علت برخورداری از عایق، امکان بروز اتصالی در بین رشته‌ها و سرقت برق نیز به حد قابل توجه‌ای کاهش پیدا کرده است.

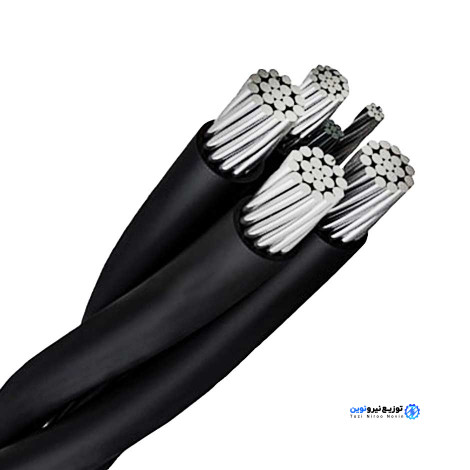

ساختار کابل خودنگهدار فشار ضعیف
کابل خودنگهدار فشار ضعیف دارای ساختاری به هم تابیده بوده که به طور عمده برای توزیع برق خانگی مورد استفاده قرار می‌گیرد. قابل ذکر بوده که کابل‌های خودنگهدار فشار ضعیف تک فاز و سه فاز بر اساس تعداد رشته‌های تشکیل‌دهنده به انواع مختلفی دسته‌بندی می‌شوند.
هادی فاز و روشنایی این مدل از کابل‌ها از نوع رشته تابیده شده و فشرده گرد از جنس آلومینیوم با حداقل خلوط ۹۹٫۵ درصد بوده، تعداد رشته‌های هادی فاز و روشنایی برای سطح مقطع تا ۵۰ میلی‌متر، ۷ رشته و برای سطح مقطع تا ۷۰ میلی‌متر حداقل ۱۲ رشته و همچنین برای سطح مقاطع بالاتر به میزان ۱۹ رشته در نظر گرفته می‌شود. در مقابل، هادی رشته نول نگهدارنده از نوع ۷ رشته تابیده، غیر فشرده گرد با جنس آلومینیومی آلیاژ منیزیم و سیلیسم ۶۱۰۱ است.
عایق کابل خود نگهدار فشار ضعیف با استفاده از ماده گرمادیده و سختی که بر پایه پلی اتیلن شبکه‌ای تولید شده و رنگ سیاهی داشته طراحی می‌شود. عایقی که در ساختار این مدل کابل مورد استفاده قرار می‌گیرد، بایستی که در برابر عوامل جوی و پرتو فرابنفش خورشید، کشش و سایش نیز مقاومت بالایی از خود نشان دهد؛ به همین علت عایق را به روش اکستروژن بر روی هادی می‌کشند.

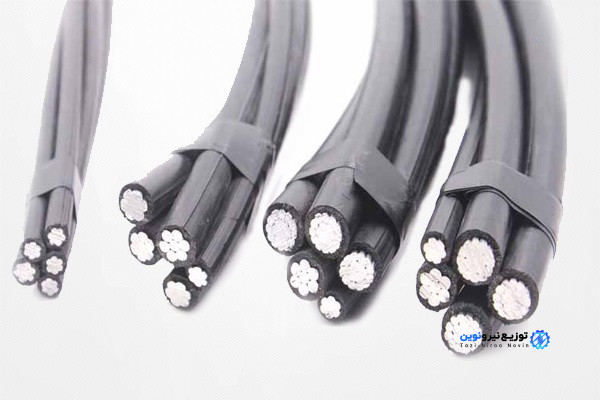

انواع کابل خودنگهدار فشار ضعیف
همان‌طور که گفته شد، کابل‌های فشار ضعیف بر حسب تک فاز و سه فاز بودن و تعداد رشته‌های تشکیل‌دهندة آن‌ها، به انواع مختلفی تقسیم‌بندی می‌شوند که در ادامه با آن‌ها آشنا خواهیم شد:
- کابل خودنگهدار شش رشته: این مدل از کابل‌های خودنگهدار فشار ضعیف از سه رشته تک فاز، یک عدد رشته روشنایی معابر، یک رشته نول و یک رشته نگهدارنده تولید می‌شوند.
- کابل خودنگهدار پنج رشته: در ساختار این دسته از کابل‌ها شاهد پنج رشته به صورت سه رشته سه فاز، یک رشته روشنایی معابر و یک رشته نول نگهدارنده هستیم.
- کابل خودنگهدار سه رشته: این مدل کابل خودنگهدار فشار ضعیف متشکل از یک رشته فاز، یک رشته روشنایی معابر و یک رشته نول نگهدارنده است.
- کابل خودنگهدار دو رشته: کابل مذکور به عنوان کابل سرویس‌رسانی به مشترکین و تغذیه تک فاز مورد استفاده قرار گرفته و در ساختار آن شاهد یک رشته فاز و یک رشته نول هستیم.
مزایای استفاده از کابل خودنگهدار فشار ضعیف و فشار متوسط
اکنون که با کابل خودنگهدار فشار ضعیف آشنا شدیم و دانستیم که این کابل‌ها چه نوع ساختاری دارند، در این بخش از راهنما می‌خواهیم مزیت‌های استفاده از هر دو مدل کابل خودنگهدار فشار متوسط و فشار ضعیف را شرح دهیم:
- زیباسازی مبلمان شهری؛
- کاهش میزان انشعابات غیرمجاز؛
- کاهش تخلیه‌های جزئی؛
- افزایش ایمنی خطوط انتقال؛
- امکان نصب نوعِ فشار ضعیف بر روی تیرهای خطوط انتقال ۲۰ کیلو ولت؛
- فرایند نصب بسیار ساده؛ به علت عدم نیاز به مقره؛
- هزینه نصب و نگهداری مقرون به صرفه؛
- ایمن در مقابل اتصال کوتاه؛ به علت داشتن عایق؛
- امکان استفاده در اماکن کوچک؛
- امکان انجام سرویس بر روی خطوط گرم؛
- مقاومت عالی در برابر پارگی و خوردگی؛
- ارتعاشات کم‌تر در مقایسه با سیم‌های لخت با در نظر گرفتن ساختار خود میراکننده کابل؛
- امکان نصب خطوط جدید روی تیرهای برق و بالا بردن ظرفیت خط؛
- امکان بهره‌گیری از تیرهای خطوط انتقال کوتاه؛
- پایین بودن احتمال اضافه ولتاژ ناشی از رعد و برق؛
- کم بودن ۱۰ الی ۶۰ درصد هزینه اجرای خطوط انتقال از طریق کابل خودنگهدار در مقایسه با خطوط هوایی لخت؛
- کم بودن احتمال آتش‌سوزی کابل؛
- مفصل زدن بسیار آسان؛
- راکتانس پایین‌تر در حدود ۱٫۴ نسبت به خطوط سیمی هوایی؛
- کاهش هزینه‌های جانبی خطوط انتقال نظیر شاخه‌زنی درختان؛
- کاهش تلفات و امکان نصب فیبر نوری و خطوط تلفت روی یک پایه مشترک.
معایب کابل خودنگهدار فشار ضعیف و فشار متوسط
این کابل‌ها هم‌چون سایر محصولات مصرفی در صنعت برق در کنار مزیت‌هایی که داشته، یکسری ایراد هم دارند که در ادامه با آن‌ها آشنا می‌شویم:
- فرایند ترمیم این دسته از کابل‌ها طولانی بوده و به تجهیزات خاصی برای تعمیر نیاز خواهد داشت؛
- احتمال تخریب و آسیب‌دیدگی عایق کابل به علت قرارگیری در معرض نور خورشید وجود دارد؛ عایق کابل نیز می‌توانند گاهاً آسیب‌زننده باشد؛
- احتمال ایجاد مشکل در صورت اتصال شبکه سیم مسی و کابل خودنگهدار وجود خواهد داشت.
فرایند کابل‌کشی کابل خودنگهدار فشار ضعیف و فشار متوسط
- نصب پایه برق: در این مرحله بایستی تیرهای سیمانی نصب شوند؛
- تعیین متراژ کابل: در قدم دوم بایستی میزان کابل مصرفی محاسبه شده که می‌توان این کار را با اندازه‌گیری طول مسیر و تعداد تیر برق‌های موجود انجام داد؛
- تعیین نوع کابل: در قدم سوم تک فاز یا سه فاز بودن کابل مشخص شده که بایستی برای تعیین آن نیاز مصرف‌کننده و منطقه را بررسی کنید؛
- نصب با کلمپ: در مرحله نهایی از کلمپ یا اتصال‌دهنده استفاده شده که بایستی آن را از سر تیرهای برق به کابل متصل کنید. فراموش نکنید که در آخر هر خط بایستی از کلمپ انتهایی استفاده شود.
سخن پایانی
در این راهنما سعی شد علاوه بر بررسی کابل خودنگهدار فشار ضعیف به ساختار و انواع این کابل نیز بپردازیم. همچنین، مروری بر مزایا و معایب و نحوة کابل‌کشی کابل‌های خودنگهدار نیز داشتیم. شما چه اطلاعات دیگری در مورد کابل خودنگهدار فشار متوسط و فشار ضعیف دارید؟ لطفاً نظرات و پیشنهادات خود را پیرامون کابل‌های خودنگهدار فشار متوسط و فشار ضعیف در قسمت ارسال دیدگاه برای ما و کاربران محترم وب سایت توزیع نیرو نوین بنویسید.
