کات اوت چیست؟ راهنمای خرید، کاربرد و انواع کات اوت برق
جولای
اگر با تجهیزات شبکه برق سروکار داشته باشید، احتمالاً نام کات اوت را زیاد شنیدهاید. مخصوصاً در پروژههای توزیع برق، پستهای هوایی، ترانسفورماتورها و خطوط فشار متوسط، کات اوت یکی از تجهیزاتی است که نبود آن میتواند دردسرهای جدی ایجاد کند. شاید در نگاه اول یک قطعه ساده به نظر برسد، اما در عمل نقش مهمی در حفاظت از شبکه، کاهش خسارت و جلوگیری از خاموشیهای گسترده دارد.
کات اوت را میتوان یکی از تجهیزات حفاظتی پرکاربرد در شبکههای توزیع دانست. وظیفه اصلی آن این است که در زمان بروز خطا، اضافهجریان یا اتصال کوتاه، بخش آسیبدیده مدار را از شبکه جدا کند. همین عملکرد ساده اما حیاتی باعث میشود ترانسفورماتور، هادیها، کابلها و سایر تجهیزات برقی از آسیبهای سنگین در امان بمانند. در این مقاله از توزیع نیرو نوین قرار است خیلی ساده و کاربردی بررسی کنیم کات اوت چیست، چه اجزایی دارد، چطور کار میکند، چه انواعی دارد و موقع خرید آن باید به چه نکاتی توجه کرد.
دسترسی سریع
کات اوت چیست؟
کات اوت یا فیوز کات اوت، یک تجهیز حفاظتی است که به طور معمول روی خطوط هوایی فشار متوسط نصب میشود. این تجهیز ترکیبی از بدنه عایقی، تیوب فیوز، کنتاکتها و لینک فیوز است. وقتی جریان شبکه در حالت عادی باشد، برق بدون مشکل از مسیر کات اوت عبور میکند؛ اما اگر جریان بیش از حد مجاز شود، لینک فیوز داخل کات اوت عمل کرده و مدار را قطع میکند.
به زبان سادهتر، کات اوت مثل یک محافظ برای شبکه برق است. تا وقتی همهچیز عادی است، کاری به مدار ندارد؛ اما زمانی که خطا رخ میدهد، سریع وارد عمل میشود و اجازه نمیدهد خرابی به قسمتهای دیگر شبکه منتقل شود.
یکی از ویژگیهای مهم بسیاری از کات اوتها این است که بعد از عملکرد فیوز، تیوب آنها به سمت پایین میافتد. این حالت باعث میشود نیروهای تعمیرات از روی زمین متوجه شوند کدام کات اوت عمل کرده و محل خطا را سریعتر پیدا کنند.
کات اوت چه کاربردی دارد؟
برای اینکه بهتر بدانیم کات اوت چیست، باید نقش آن را در حفاظت از ترانسفورماتور و خطوط هوایی بررسی کنیم. مهمترین کاربرد کات اوت، حفاظت از ترانسفورماتورهای توزیع است. در بسیاری از پستهای هوایی، کات اوت در سمت فشار متوسط ترانس نصب میشود. اگر خطایی در ترانس یا مسیر پاییندست ایجاد شود، کات اوت مدار را قطع میکند تا آسیب جدیتری به شبکه وارد نشود.
علاوه بر ترانسفورماتورها، از کات اوت برای حفاظت از خطوط هوایی، انشعابات شبکه، تجهیزات فشار متوسط و بخشهایی از شبکه توزیع که نیاز به جداسازی سریع دارند نیز استفاده میشود. در واقع هر جایی که احتمال اضافهجریان، اتصال کوتاه یا خطای ناگهانی وجود داشته باشد، کات اوت میتواند نقش مؤثری در کنترل شرایط داشته باشد.
برای پیمانکاران برق، مسئولان خرید و مجریان پروژه، انتخاب درست کات اوت اهمیت زیادی دارد. چون این تجهیز مستقیماً با ایمنی شبکه و عمر تجهیزات ارتباط دارد.
اجزای اصلی کات اوت
کات اوت از چند بخش اصلی تشکیل شده که هرکدام وظیفه مشخصی دارند. اولین بخش، بدنه یا پایه عایقی است. این قسمت معمولاً از جنس چینی یا پلیمری ساخته میشود و باید در برابر رطوبت، گردوغبار، آلودگی محیطی، تابش آفتاب و تنشهای الکتریکی مقاومت کافی داشته باشد.
بخش بعدی تیوب فیوز است. لینک فیوز داخل این تیوب قرار میگیرد و هنگام بروز خطا، فرآیند قطع جریان از همین قسمت انجام میشود. کیفیت تیوب فیوز در عملکرد صحیح کات اوت بسیار مهم است، چون هنگام قطع جریان، امکان ایجاد قوس الکتریکی وجود دارد.
کنتاکتها نیز وظیفه برقراری اتصال الکتریکی را بر عهده دارند. اگر کنتاکتها کیفیت خوبی نداشته باشند یا بهدرستی نصب نشوند، ممکن است باعث گرمشدن، افت عملکرد یا حتی خرابی تجهیز شوند. لینک فیوز هم بخش مصرفی کات اوت است و باید متناسب با مشخصات شبکه انتخاب شود.

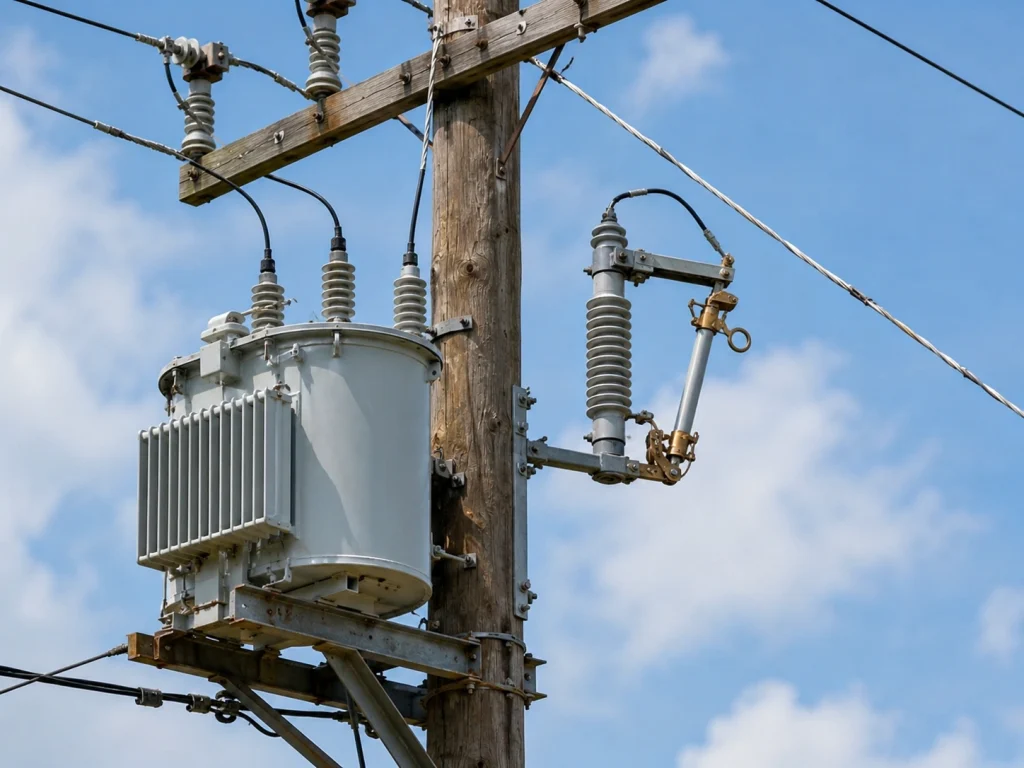

کات اوت چگونه کار میکند؟
نحوه عملکرد کات اوت خیلی پیچیده نیست، اما از نظر فنی اهمیت زیادی دارد. در حالت عادی، جریان برق از طریق کنتاکتها و لینک فیوز عبور میکند. زمانی که جریان از مقدار مجاز بیشتر شود، لینک فیوز گرم شده و در نهایت ذوب میشود. با ذوب شدن لینک، مسیر جریان قطع میشود و قسمت معیوب از شبکه جدا خواهد شد.
در کات اوتهای سقوطی، بعد از قطع جریان، تیوب از جای خود آزاد میشود و به سمت پایین قرار میگیرد. این موضوع هم از نظر ایمنی مهم است و هم از نظر عیبیابی. چون تکنسین بهراحتی میتواند تشخیص دهد کدام بخش شبکه دچار مشکل شده است.
همین موضوع باعث میشود زمان خاموشی کاهش پیدا کند و عملیات تعمیرات سریعتر انجام شود. در شبکه توزیع برق، همین چند دقیقه تشخیص سریعتر میتواند از هزینههای زیادی جلوگیری کند.
انواع کات اوت
کات اوتها از نظر جنس عایق، سطح ولتاژ، جریان نامی، ظرفیت قطع و نوع کاربرد با هم تفاوت دارند. یکی از مدلهای رایج، کات اوت چینی است. این نوع کات اوت سالهاست در شبکههای برق استفاده میشود و به دلیل مقاومت مکانیکی مناسب، هنوز هم در بسیاری از پروژهها کاربرد دارد.
نوع دیگر، کات اوت پلیمری است. این مدل معمولاً وزن کمتری دارد و در برخی شرایط محیطی، مانند مناطق آلوده یا مرطوب، میتواند گزینه مناسبی باشد. البته انتخاب بین کات اوت چینی و پلیمری نباید فقط بر اساس ظاهر یا قیمت انجام شود. شرایط پروژه، استاندارد مورد نیاز، محل نصب و مشخصات شبکه باید با دقت بررسی شوند.
کات اوتها از نظر ولتاژ و ظرفیت قطع نیز متفاوت هستند. به همین دلیل قبل از خرید کات اوت، باید مشخصات فنی شبکه مشخص باشد. خرید بدون بررسی فنی ممکن است باعث انتخاب محصول نامناسب شود.
موقع خرید کات اوت به چه نکاتی توجه کنیم؟
اگر هنوز دقیق نمیدانید کات اوت چیست و چه مدلی برای پروژه شما مناسب است، بهتر است قبل از خرید مشخصات شبکه را بررسی کنید. اولین نکته در خرید کات اوت، ولتاژ نامی آن است. کات اوت باید با سطح ولتاژ شبکه هماهنگ باشد. بعد از آن، جریان نامی و ظرفیت قطع اهمیت دارد. اگر ظرفیت قطع کات اوت کمتر از نیاز واقعی شبکه باشد، در زمان خطا نمیتواند عملکرد ایمن و قابل اعتمادی داشته باشد.
جنس عایق هم موضوع مهمی است. در مناطقی که آلودگی، رطوبت، گردوغبار یا شرایط آبوهوایی سخت وجود دارد، انتخاب عایق مناسب میتواند عمر تجهیز را افزایش دهد. کیفیت کنتاکتها، نوع لینک فیوز، برند، استاندارد ساخت و امکان تأمین قطعات مصرفی نیز باید بررسی شود.
در توزیع نیرو نوین تلاش میشود خریداران فقط با یک محصول روبهرو نباشند، بلکه بتوانند بر اساس نیاز پروژه، انتخاب دقیقتری داشته باشند. این موضوع برای پروژههای صنعتی، ساختمانی، کشاورزی و شبکههای توزیع برق اهمیت زیادی دارد.
اشتباهات رایج در خرید کات اوت
یکی از اشتباهات رایج این است که خریدار فقط به قیمت کات اوت توجه میکند. طبیعی است که قیمت مهم است، اما وقتی صحبت از تجهیز حفاظتی شبکه برق باشد، کیفیت باید در اولویت قرار بگیرد. کات اوت بیکیفیت ممکن است در زمان خطا درست عمل نکند و خسارتی چند برابر قیمت خودش ایجاد کند.
اشتباه دیگر، انتخاب لینک فیوز نامناسب است. لینک فیوز باید با ظرفیت ترانس، جریان شبکه و نوع کات اوت هماهنگ باشد. اگر لینک فیوز اشتباه انتخاب شود، ممکن است مدار بیدلیل قطع شود یا بدتر از آن، در زمان خطا عمل نکند.
نصب غیراصولی هم یکی از مشکلاتی است که گاهی نادیده گرفته میشود. حتی بهترین کات اوت هم اگر درست نصب نشود، عملکرد مطمئنی نخواهد داشت. زاویه نصب، اتصال محکم، تمیز بودن کنتاکتها و رعایت اصول ایمنی همگی در عملکرد نهایی تأثیر دارند.
چرا کات اوت استاندارد ارزش خرید دارد؟
کات اوت استاندارد باعث افزایش ایمنی شبکه، کاهش خاموشی، محافظت بهتر از ترانسفورماتور و کاهش هزینههای تعمیرات میشود. شاید در زمان خرید، محصول استاندارد کمی هزینه بیشتری داشته باشد، اما در بلندمدت جلوی خسارتهای سنگینتر را میگیرد.
در شبکه برق، بعضی تجهیزات را نمیتوان فقط با نگاه اقتصادی کوتاهمدت انتخاب کرد. کات اوت یکی از همین تجهیزات است. چون عملکرد آن در شرایط خطا مشخص میشود؛ یعنی درست زمانی که شبکه بیشترین نیاز را به حفاظت دارد.
اگر برای پروژه خود به کات اوت، تجهیزات فشار متوسط یا ملزومات شبکه توزیع نیاز دارید، بهتر است قبل از خرید مشخصات فنی پروژه را بررسی کنید و از تأمینکنندهای کمک بگیرید که با نیازهای واقعی شبکه برق آشنا باشد.
سوالات پرتکرار درباره کات اوت
۱. کات اوت چیست و کجا استفاده میشود؟
کات اوت یک تجهیز حفاظتی در شبکه توزیع برق است که معمولاً برای حفاظت از ترانسفورماتور و خطوط فشار متوسط استفاده میشود.
۲. کات اوت کجا نصب میشود؟
کات اوت معمولاً روی خطوط هوایی فشار متوسط، کنار ترانسفورماتورهای توزیع و در انشعابات شبکه نصب میشود.
۳. آیا کات اوت همان فیوز است؟
خیر. کات اوت یک مجموعه کامل حفاظتی است. لینک فیوز یکی از اجزای داخل کات اوت است و بهتنهایی کل تجهیز محسوب نمیشود.
۴. کات اوت چینی بهتر است یا پلیمری؟
هر یک کاربرد خود را دارند. کات اوت چینی مقاومت مکانیکی خوبی دارد و کات اوت پلیمری سبکتر است و در برخی شرایط محیطی عملکرد مناسبی دارد. انتخاب بهتر به شرایط پروژه بستگی دارد.
نتیجه گیری
کات اوت یکی از تجهیزات مهم در شبکه توزیع برق است که نقش اصلی آن حفاظت از مدار در برابر خطاهای الکتریکی است. این تجهیز با قطع جریان در زمان اضافهبار یا اتصال کوتاه، از آسیب به ترانسفورماتور، خطوط هوایی و سایر تجهیزات جلوگیری میکند.
برای انتخاب کات اوت مناسب باید به ولتاژ نامی، جریان نامی، ظرفیت قطع، جنس عایق، کیفیت کنتاکتها، نوع لینک فیوز و شرایط نصب توجه کرد. خرید محصول استاندارد و دریافت مشاوره فنی میتواند هم ایمنی شبکه را افزایش دهد و هم هزینههای آینده پروژه را کاهش دهد. توزیع نیرو نوین میتواند برای تأمین کات اوت و تجهیزات مرتبط با شبکه توزیع برق، انتخابی مطمئن برای پیمانکاران، مجریان پروژه و مسئولان خرید باشد. انتخاب درست کات اوت یعنی حفاظت بهتر، خاموشی کمتر و شبکهای قابل اعتمادتر.
در این مقاله توضیح دادیم کات اوت چیست، چگونه کار میکند و هنگام خرید آن باید به چه نکاتی توجه شود؛ لطفا نظرات و تجربیات خود را در زمینه خرید کات اوت با ما و مخاطبان عزیزمان در قسمت دیدگاهها به اشتراک بگذارید.
